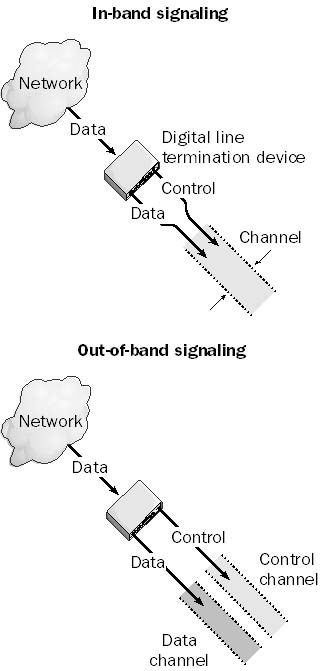

Pengiriman data suara dan kontrol informasi dalam pita suara yang sama (300Hz hingga 3,4 kHz) pada saluran yang sama, seperti yang digunakan untuk data.
Mantan- Ketika kita memanggil nomor, nomor ini dikodekan dan dikirim melintasi saluran telepon sebagai nada Multi-Nada Multi-Nada (DTMF). Nada ini diserahkan oleh saklar pertukaran telepon. Kemudian sakelar diarahkan panggilan sesuai dengan nada Dual-Tone Multi-Frequency (DTMF). Ketika sirkuit trunk dalam keadaan idle (tidak digunakan), ia akan memiliki sinyal 2600 Hz (nada tunggal). Kegagalan dalam fasilitas sirkuit trunk akan menyebabkan tidak adanya nada 2600 Hz. Kontrol ini kencang melalui saluran yang sama dengan data suara.
2. Teknologi yang muncul awal tahun 1990an dan dikembangkan untuk menggantikan
teknologi X25 WAN adalah? Dan jelaskan!
Frame relay telah berevolusi dari packet switching X.25 dan tujuannya adalah untuk mengurangi keterlambatan jaringan, overhead protokol dan biaya peralatan. Koreksi kesalahan dilakukan pada basis end-to-end daripada pada link-ke-link seperti pada X.25 switching. Frame relay dapat mendukung banyak pengguna melalui jalur yang sama dan dapat membangun sirkuit virtual permanen atau sirkuit virtual yang diaktifkan.
Frame relay dianggap sebagai protokol, yang harus dibawa melalui tautan fisik. Meskipun berguna untuk koneksi LAN, kombinasi throughput rendah, variasi tunda, dan frame discard ketika tautannya padat akan membatasi kegunaannya untuk multimedia.
3. Cara kerja Frame Relay! (step by step)
Frame Relay mendukung multiplexing traffic dari beberapa koneksi melalui tautan fisik bersama menggunakan komponen perangkat keras tujuan khusus termasuk router frame, bridge, dan switch yang mengemas data ke dalam pesan Frame Relay individual. Setiap koneksi menggunakan sepuluh (10) bit Data Link Connection Identifier (DLCI) untuk pengalamatan saluran yang unik. Ada dua jenis koneksi:
- Permanent Virtual Circuits (PVC): untuk koneksi persisten yang dimaksudkan untuk dipertahankan untuk jangka waktu yang lama bahkan jika tidak ada data yang ditransfer secara aktif
- Switched Virtual Circuits (SVC): untuk koneksi sementara yang hanya berlangsung selama satu sesi
Frame Relay mencapai kinerja yang lebih baik daripada X.25 dengan biaya lebih rendah terutama tidak melakukan koreksi kesalahan (yang malah diturunkan ke komponen lain dari jaringan), sangat mengurangi latensi jaringan. Ini juga mendukung ukuran paket panjang variabel untuk pemanfaatan bandwidth jaringan yang lebih efisien.
Frame Relay beroperasi melalui jalur serat optik atau ISDN dan dapat mendukung berbagai protokol jaringan tingkat tinggi termasuk Internet Protocol (IP).
4. Protokol LMI adalah? (Singkatan dan Penjelasan)
Local Management Interface (LMI), teknologi yang dikembangkan oleh Cisco, adalah tanda bahwa standar tersebut digunakan untuk bertukar penjaga informasi, pengalamatan global, multicasting, dan status saat ini dari sirkuit virtual.
Lokal Manajemen Interface (LMI) mengikuti alamat global yang bertanggung jawab untuk memberikan nomor pengenal ke koneksi data link yang dikenal sebagai pengidentifikasi koneksi data-link Frame (DLCI).
Untuk lebih jelasnya pahami seperti ini:
Frame relay seperti koneksi langsung antara dua titik akhir di internet. Titik akhir disebut sebagai DTE (Data Terminal Equipment) dan perangkat yang membantu paket mencapai tujuannya disebut DCE (Data-Terminating Equipment). Ini bisa menjadi modem juga.
Jadi, ketika koneksi khusus dibuat antara dua titik, koneksi membawa nomor identifikasi unik yang disebut DLCI. Karena alamat DTE unik dalam frame relay, mereka menjadi DLCI.
Namun, untuk menyediakan sinkronisasi antara DTE dan perangkat DCE, LMI terus mengirim pesan status secara berkala tentang status sirkuit virtual permanen.
Jika tidak ada pesan status dan PVC telah diturunkan, data akan berhenti dikirim pada sirkuit virtual.
Namun, jika ada beberapa koneksi, maka alih-alih digunakan untuk pertukaran pesan individual, LMI membantu dalam multicasting. Multicasting memungkinkan grup multicast untuk ditugaskan dan juga menghemat bandwidth dengan memungkinkan pembaruan perutean dan pesan resolusi alamat hanya dikirim ke grup router tertentu.
